發電機差動保護

(1)保護內容:發電機定子繞組及其引出線相間短路故障的主保護。

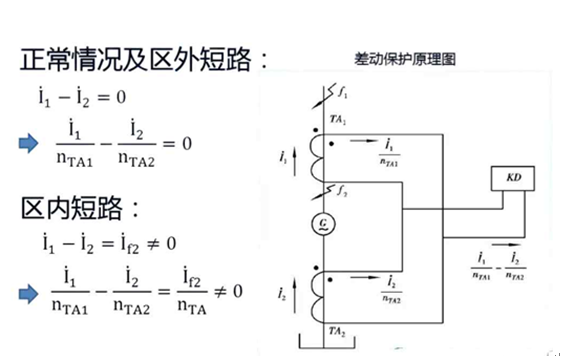

(2)原理:利用發電機兩側電流向量之差在區內短路時很大,在區外短路時幾乎為零的特點,構成差動保護。

CT二次側斷線：

斷線相會有正常負荷電流流過該繼電器，引起差動保護誤動作。

解決辦法：

提高整定值，躲過發電機額定電流：

由下一張圖可以看出當CT二次斷線產生的零序電流，發斷線信號。

不平衡電流:

由于兩側電流互感器存在差異(勵磁特性),使得二次側流過差動繼電器的電流不等于零。在外部故障時,不平衡電流很大,會引起差動保護誤動作。單純的提高整定值,會使差動保護靈敏性大大降低,不能反映較小的內部故障。

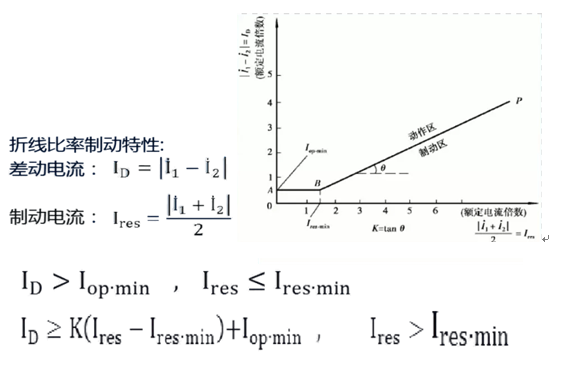

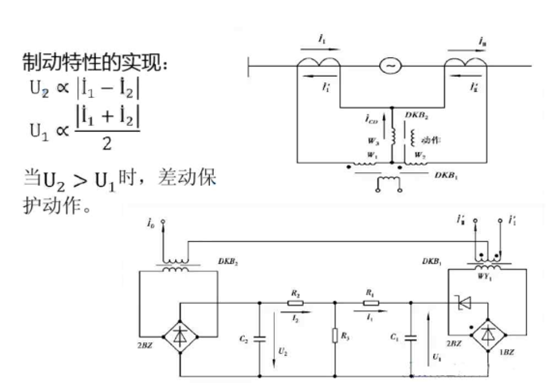

比率制動：使差動電流整定值隨制動電流的增大而成某一比率的提高。在差動保護中引入制動電流,阻礙差動保護動作。

區外故障→制動電流大→制動強→不誤動

區內故障制動電流小→制動弱一不拒動

(制動電流:阻礙差動保護動作的電流。)

(3)特點

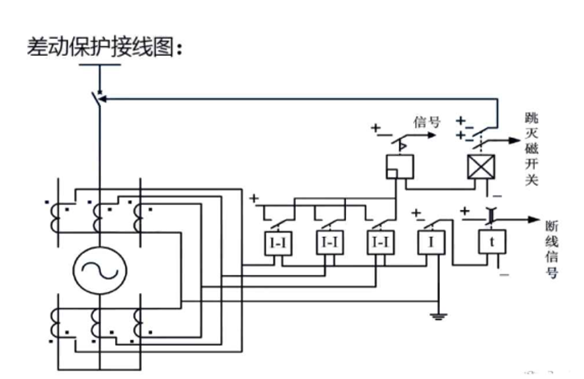

具有CT斷線判別,并選擇性閉鎖差動及自動解除閉鎖的功能,能發CT斷線信號；具有比率制動特性。

(4)出口方式：瞬時動作于全停。
